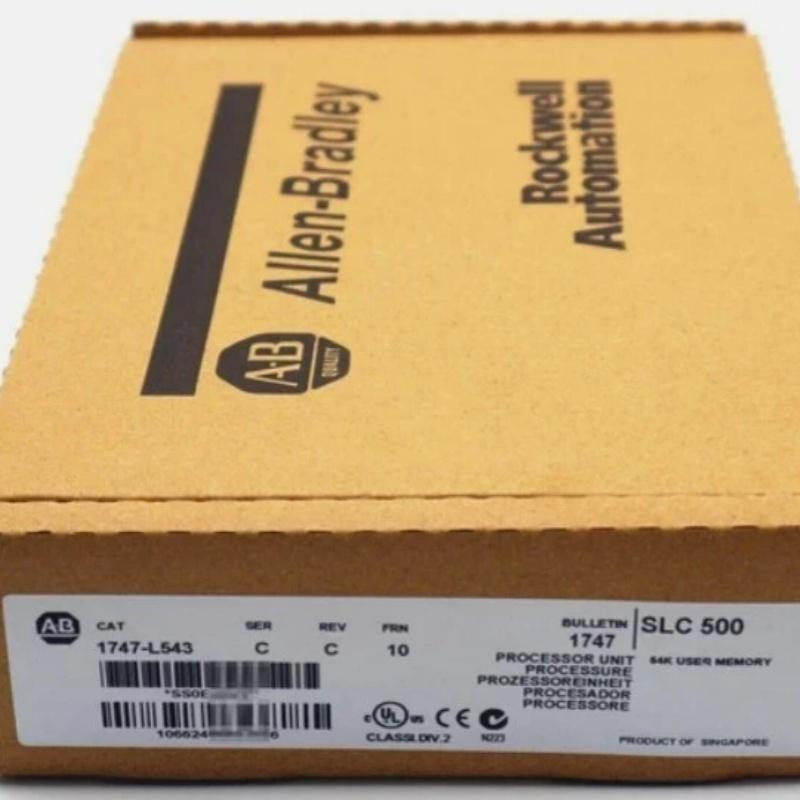

Модуль Аллен-Брэдли 1747-L543

Модуль высокопроизводительного процессора SLC 5/04 CPU Allen‑Bradley 1747‑L543 предназначен для модульной системы SLC 500 и разработан для средних и крупных промышленных систем управления, требующих большого объема памяти и надежной связи. Он включает в себя 64 КБ оперативной памяти с резервным питанием от батареи (60 КБ программы/4 КБ данных) с резервным копированием через Flash EEPROM, два коммуникационных порта DH+/RS‑232 и масштабируемый ввод-вывод (до 4096 цифровых точек ввода-вывода, 480 аналоговых точек ввода-вывода) для обеспечения надежного управления в реальном времени в производстве, обработке материалов и автоматизации процессов. Снятый с производства производителем (по состоянию на 31 марта 2024 г.), он остается лучшим выбором для модернизации устаревших систем, предлагая полную обратную совместимость и соответствие мировым стандартам.

1. 64 КБ оперативной памяти с резервным питанием от батареи (60 КБ для программ/4 КБ для данных) с резервным копированием через Flash EEPROM для надежного хранения данных.
2. Два встроенных порта DH+ и RS-232 обеспечивают гибкую интеграцию с ЧМИ, SCADA-системами и устаревшими устройствами.
3. Поддерживает до 4096 цифровых и 480 аналоговых точек ввода/вывода для масштабируемой системы.
4. Быстрое время сканирования программы (0,9 мс/кслово) и время выполнения битов (0,37 мкс) для быстродействующей логики управления.
5. Часы/календарь реального времени, онлайн-программирование и переключатель режимов (Программирование/Запуск/Удалённое управление) для гибкости в работе.

Сценарии применения:

• Автоматизированные производственные линии: Управление сборочными машинами, конвейерами и системами контроля качества с высокой скоростью сканирования и надежной связью DH+.
• Обработка материалов: Управление автоматизацией склада (паллетизаторы, сортировщики и датчики инвентаризации) посредством бесшовной интеграции с устаревшими устройствами через RS-232.
• Управление технологическими процессами: Поддерживает процессы среднего масштаба в химической, пищевой и водоочистной промышленности с использованием ПИД-регуляторов и расширенных математических функций.
• Автоматизация зданий: Интегрирует системы отопления, вентиляции и кондиционирования воздуха, освещения и безопасности для централизованного управления объектом.
• Обновление устаревших систем: обеспечивает бесшовную замену устаревших процессоров SLC 500 с сохранением существующих интерфейсов ввода-вывода и программирования.
